EPI-OSD en OPEN SOURCE : C-OSD
« le: 25 avril 2009 à 21:13:54 »

Une alternative au programme pour le EPI-OSD est née :D ( en fait cela fait petit moment mais bon il faut bien lancer le sujet ;) )

L'avantage, c'est que c'est en OPEN SOURCE donc n'importe qui peut ajouter des fonctionnalités.

Pour nous l'interface est en anglais, donc plus facile qu'en allemand  ;)

Aujourd'hui, des fonctionnalités de stats de votre vols sont comptabilisés, le top.

A mon avis, le projet va se dévelloper et surtout suivre plus facilement les évolutions des firmwares de la NC et FC.

Voici une capture d'écran, des stats, visibles moteurs à l'arret, merci MicroCam  ;)


Voici les captures d'écran officielles:

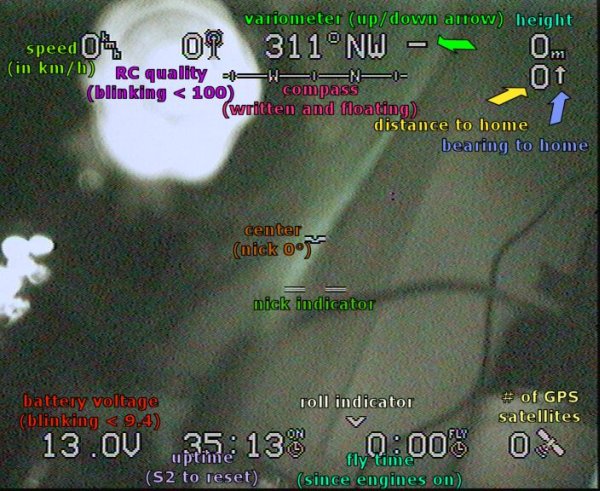

L'écran en vol

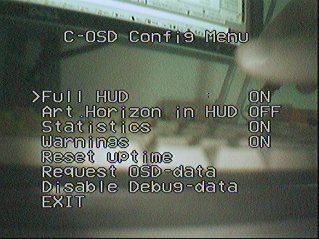

Paramètres plus complet que le programme de base.

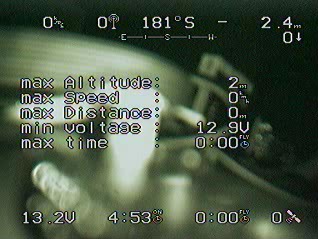

Les stats, voila une idée de génie, il fallait y penser, mais comme toutes les bonnes idées ;)


Ecran de base pour le vol, avec la dernière version, vous pouvez avoir plus d'infos sans pour autant surcharger l'écran
Un vrai bonheur

Télécharger les dernières versions à partir du forum MK.de...

Ou sur la page de l'initiateur du projet, où d'ailleurs votre forum préféré est référencé :D
http://www.mylifesucks.de/oss/c-osd/




Le Flashage en pratique !!!

La câblage:

Pour ceux qui on déjà flashé leur EPI-OSD:

MicroCam en parle déjà ici... ;)

En gros cela donne: ( avec avrdude dans votre répertoire du MK-Tools sous DOS)

D'abord, on teste la connexion PC ->Epi-Osd avec cette ligne de commande :


 avrdude -p m162 -c siprog -P COM1  -U lfuse:r:-:i -v

Si la com est ok, on passe au flashage du MAX (au préalable, il faut diminuer la taille du titre du fichier dont le nom est trop grand pour le DOS) :


 avrdude -p m162 -c siprog -P COM1 -v -U flash:w:C-OSD-chXXX.hex:i   // XXX étant le numéro de fichiers caractères

On répète l'opération jusqu'au dernier fichier C-OSD-ch xxxx .hex

On charge en dernier le firmware (la taille du nom aussi modifiée) dans l'atmel :

avrdude -p m162 -c siprog -P COM1 -v -U flash:w:osd-0035-pal.hex:i ( par exemple )


Pour ceux qui n'on jamais flashé leur EPI-OSD et qui veulent passer directement au programme C-OSD :  ::) ( Et bien oui il y en forcement :P )

La base est ici...

Mais voici la procédure...  ;)

Comme cité plus haut, il faut tester le lien ISP...
avrdude -p m162 -c siprog -P COM1  -U lfuse:r:-:i -v

Ensuite, nous allons définir les Fusebits de la platine Epi-OSD:
avrdude -p m162 -c siprog -P COM1 -v -U lfuse:w:0xFF:m -U hfuse:w:0xd7:m

Attention - Il ya eu un changement de la Fusebits, à partir de la version 0.7, JTAGEN doit être désactivé pour veiller à ce que le menu fonctionne correctement et que les boutons sont reconnus. Le Fusebits mentionnés ci-dessus sont déjà corrects. Devrait-il y avoir des problèmes de la mise en fusebits - peuvent être reconnus par "vérification d'erreur", toute la puce devrait être supprimé. Pour cela, Avrdude offre l'option-e (+ efface Flash EEPROM)

avrdude -p m162 -c siprog -P COM1 -v -e
Ensuite on flash les différents fichier caractères du MAX7456, puis le firmware  ::) comme cité plus haut, comme si vous aviez déjà flashé votre EPI-OSD :)

NB: Soyez vigilant, une programmation répétée du MAX pourra le griller, car il ne supporte qu'un nombre limité de re-programmation.

Dans le doute, n'hesitez pas à poser des questions dans ce fil de discussions :)



« Modifié: 28 novembre 2009 à 18:05:48 par MousKitos »
IP archivée
Philippe Alias MousKitos
Géolocalisation MK

nicolas

  • Amateur
  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 5 254
    • ...
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #1 le: 26 avril 2009 à 02:16:41 »

super Mouskitos, c'est exactement ce que je recherche,
par contre j'ai pas de sercon mais si quelqu'un veut bien prendre en charge le mien, je paye les frais de port !
IP archivée
- Quadri multiwii - bixler 1 apm - radio futaba t7cp - gopro hd2 -

ChickenRun

  • Modérateur Global
  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 4 545
  • Jérôme
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #2 le: 26 avril 2009 à 08:30:05 »

Bien joué Filou, là on a la procédure en entier pour programmer la carte epi-osd.
IP archivée
@+. ChickenRun

Mikrokopter:
Flight Ctrl Hard:2.1 Soft:V2.14a / 4x ROXXY 2827-35 / 4x GRAUPNER 11x5 / Bl-Ctrl Hard:V1.2 Soft:V0.41 / Navi Ctrl Hard:V2.0 Soft:V2.14d / MK GPS / MK TOOL V2.14d / WI 232 / PKT / LiPo 4s / EPI-OSD / EPI-STROM / MX20 V:1.207 & Dragon Link V1

normand14

  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 1 159
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #3 le: 26 avril 2009 à 09:18:11 »

Mouskitos, je pensais que cette version était encore en développement qu'ils avaient encore quelques corrections à faire.
Peux tu confirmer?  :)
IP archivée
Hexa, FC.2ME  soft 0.80f, Navi 1.1 soft 0.18c, Mk3mag soft 0.23a, Mkgps, Lipo 3s4500mah, 6x2824.34, 6 Epp 1045, MX16s et R16 scan modifié, Epi Osd, tx/rx vidéo 2.4Ghz, APN Lumix FX37, fatshark rcv922, Archos5 it.

MousKitos

  • Philippe
  • Administrateur
  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 3 121
  • El Webmaster, créateur du site, et d'autres choses
    • Mikrokopter en français
Re : Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #4 le: 26 avril 2009 à 09:58:15 »

Mouskitos, je pensais que cette version était encore en développement qu'ils avaient encore quelques corrections à faire.
Peux tu confirmer?  :)

Un programme c'est un peu comme un tableau de maître, c'est jamais vraiment achevé ;D
IP archivée
Philippe Alias MousKitos
Géolocalisation MK

pax

  • Modérateur Global
  • Membre Senior
  • ******
  • Hors ligne Hors ligne
  • Messages: 958
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #5 le: 26 avril 2009 à 17:14:46 »

un grand merci Mouskitos pour cette compil.
j'attends mon kit pour me lancer et j'avoue que j'apprehendais le temps de recherche pour la procédure...
tout d'un coup, l'espoir arrive  :)
IP archivée
PAX

MousKitos

  • Philippe
  • Administrateur
  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 3 121
  • El Webmaster, créateur du site, et d'autres choses
    • Mikrokopter en français
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #6 le: 28 avril 2009 à 20:37:28 »

De nouvelles mises à jours :P
Citer

  20090427-2102
* Correction de la distance maximale en stats (shaddi)

   20090427-2050
   * Plus rapide maintenant
   * Calcul de la vitesse fixe max de stats (shaddi)
   * Petite typo en horizon artificiel (thx Joko)
   * Stats sont indiqués seulement après le vol (plus précis,
après les moteurs avaient été mis sur au moins une fois)
   + Indication icône de liaison série (il faut de nouvelles polices de caractères N°:198)
   + Indication icône de contrôle manuel (stick> stick seuil)
   Lib caractères N° 192 doit être depuis reflashed pour nouvelle icône.

IP archivée
Philippe Alias MousKitos
Géolocalisation MK

normand14

  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 1 159
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #7 le: 19 mai 2009 à 08:31:52 »

Dernière version ICI   :) :)
IP archivée
Hexa, FC.2ME  soft 0.80f, Navi 1.1 soft 0.18c, Mk3mag soft 0.23a, Mkgps, Lipo 3s4500mah, 6x2824.34, 6 Epp 1045, MX16s et R16 scan modifié, Epi Osd, tx/rx vidéo 2.4Ghz, APN Lumix FX37, fatshark rcv922, Archos5 it.

Syntaxeror

  • Modérateur Global
  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 3 509
  • le Y4 est mort vive l'HEXA!
    • mes videos
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #8 le: 21 mai 2009 à 00:50:18 »

c'est vrai ça marche........bon je met le champagne, au frais ben oui j ai déjà la bouteille (du Taittinger) LOL)

pour la soudure j'ai merder ou ? car j'ai rien pour tester

Ps: je viens de voir star trek, il est super bien comme film  :)

merci serge pour mon osd  ;)
IP archivée
MK HEXA vol en X
quadri MK X
mx22/jeti 2.4 GHZ
Epi osd ; WI232; TXV 5.8ghz
ZMR250/ naze32/OSD/TXV 1.2ghz
BLACKSNAPPER/naza v2/iosd/gopro4
Graupner MZ24

TU VEUX UN EPI-OSD? VIENS ME VOIR EN MP
;)

pax

  • Modérateur Global
  • Membre Senior
  • ******
  • Hors ligne Hors ligne
  • Messages: 958
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #9 le: 22 mai 2009 à 10:21:12 »

Donc pour Mardi Soir,
vous êtes tous invités a noiseau pour boire le champagne (j'améne 1 ou 2 bouteille de jus de fruit non fermenté)
Pour fêter l'anniversaire de syntax et toutes nos avancées technologiques récentes (lunettes , OSD, ....)

 :D :D :D :D

Syntax en profitera pour nous grattifer d'1 ou 2 looping dont il a le secret, juste aprés avoir bu son champagne !   ;D
IP archivée
PAX

ChickenRun

  • Modérateur Global
  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 4 545
  • Jérôme
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #10 le: 22 mai 2009 à 15:07:13 »

S'il y a du champagne, je viens, prévois une autre bouteille.  ;D ;D
IP archivée
@+. ChickenRun

Mikrokopter:
Flight Ctrl Hard:2.1 Soft:V2.14a / 4x ROXXY 2827-35 / 4x GRAUPNER 11x5 / Bl-Ctrl Hard:V1.2 Soft:V0.41 / Navi Ctrl Hard:V2.0 Soft:V2.14d / MK GPS / MK TOOL V2.14d / WI 232 / PKT / LiPo 4s / EPI-OSD / EPI-STROM / MX20 V:1.207 & Dragon Link V1

Th!erry777

  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 8 976
  • Tu veux apprendre à voler sur le dos ? Demande ;)
    • AZIMUT VISION
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #11 le: 22 mai 2009 à 23:30:30 »

Bon ont viens avec NICO et CIEMPA alors 4 bouteilles de ++ :)
IP archivée
FORMATEUR pour celui qui débute jusqu’au vol 3D
ALTIGATOR http://mikrokopter.altigator.com/
SONDAGE http://www.mk-fr.info/forum/index.php/topic,1328.msg19373.html#msg19373
Cam Infrarouge Optris
SOLO 3DR
IRIS 3DR

HEX'INSECTEFCME2.2 ctrl 30A HOCH 3536 12X3.8
PENGUIN
MEGAKOPTERE5050 FC2.2  4kg
Invertix 4S Pour vol 3D
OCTODROÏDWORKS
Aile DISCO Parrot
quad fpv

ciempa

  • Membre Confirmé
  • ***
  • Hors ligne Hors ligne
  • Messages: 102
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #12 le: 22 mai 2009 à 23:35:09 »

J'veux pas jouer le rabat-joie mais moi je bois pas d'alcool  ::)
ça en fera plus pour vous  ;)
Ceci dit Noiseau c'est pas un peu loin de la Savoie ???
IP archivée
Mikrokopter FC1.3 NC GPS Mk3Mag EPI-OSD EPI-Strom100 - UAVP (au placard) - Dragonus sur l'étagère

MousKitos

  • Philippe
  • Administrateur
  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 3 121
  • El Webmaster, créateur du site, et d'autres choses
    • Mikrokopter en français
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #13 le: 22 mai 2009 à 23:39:46 »

Bon, on recentre le débat :-X

Une nouvelle version est sortie :) à vos sercom  :P


IP archivée
Philippe Alias MousKitos
Géolocalisation MK

CaScAdE

  • Nouveau
  • *
  • Hors ligne Hors ligne
  • Messages: 5
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #14 le: 26 mai 2009 à 20:30:14 »

Hi Guys,

sorry for writing in english but I've never learned french so I won't try to write in french, might be the best for us all :)
Just wanted to say that I am glad to see more people using my software.
And of course I'd like to thank MousKitos for spreading it and including usefull flashing information, nice one buddy.

You still can post any request or bugs over in the german MK-Forum in the thread C-OSD - Die open-source Software fuers EPi-OSD. I will, additionally to the original site http://www.mylifesucks.de/oss/c-osd/, link to the most current firmware precompiled hex-files there (also always in the first post).

Since the stuff is in a SVN you might want to check it out and maybe contribute some ideas:
WebSVN Projects/C-OSD/
or simply with a svn client
svn co http://mikrokopter.de/mikrosvn/Projects/C-OSD
(you need to be registered in the german forum and use you login-data from there for the SVN)

Traduction par Google
Citer
Salut les gars,

désolé pour l'écriture en anglais, mais je n'ai jamais appris le français et je vais donc pas essayer d'écrire en français,
pourrait être la meilleure pour nous tous
Je voulais simplement dire que je suis heureux de voir plus de gens en utilisant mon logiciel.
Et bien sûr, je tiens à remercier pour la diffusion de MousKitos et utile, y compris de clignoter
information, un beau mec.

Vous pouvez toujours envoyer une demande ou plus de bugs dans le forum allemand MK-fil dans le C-OSD - Die
open-source du logiciel Epi-fuers OSD. Je vais, en plus du site d'origine
http://http://www.mylifesucks.de/oss/c-osd/, lien vers la plus récente du firmware précompilée hex-files
là (toujours dans le premier post).

Depuis les choses se trouve dans un SVN, vous pouvez vérifier et contribuer peut-être quelques idées:
WebSVN Projets / C-OSD /
ou tout simplement avec un client svn
svn co http://http://mikrokopter.de/mikrosvn/Projects/C-OSD
(vous devez être enregistré dans le forum allemand et de l'utilisation des données vous connecter à partir de là, pour le SVN)

Un lien direct vers le changement de bord, qui est en anglais, ne devrait pas manquer: Change.log



A direct link to the change-log, which is in english, should not be missing: CHANGE.LOG

Recently there have been a lot of changes and imprevements... Like config saving:


and the stats are somehow more detailed than the last pic I have seen here:


The video mode now can be changed during runtime:


And the OSD can be hidden when connecting a spare rc-channel to the EPI-OSD board (PPM):

(this one might be better seen as video: C-OSD RC-Controlled HUD on/off

And as you can see on the pics I have made my own software for the EPI-S as well, so current measuring is displayed in the HUD as well.

So be a part of it and test it out :)

Stay away from the ground and keep flying!

Latest C-OSD Version is:


Latest C-Strom Version is:
« Modifié: 23 juin 2010 à 09:51:51 par CaScAdE »
IP archivée

mikrocam

  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 1 284
    • Gps localisation
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #15 le: 27 mai 2009 à 07:40:25 »

Hi CaScAdE !
All here we thank you for your work on the soft . All our EPI are equipped with your software, and also our future Epi !
Thanks again from everyone here  ;)
IP archivée
Flight-Ctrl Hard:V1.3 , Soft: V0.74d / BL-Ctrl V1.2 / Navi-Ctrl Hard:V1.1 Soft:V0.15c / MK GPS / MK3Mag Soft:V0.21b / /Bluetooth F2M03GXA / Rx Profi 4-5 Multiplex 41 Mhz / Tx Futaba T10CP / MikroKopter-Tool V1.63 / Epi-Osd.

normand14

  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 1 159
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #16 le: 27 mai 2009 à 07:57:11 »

Super, le soft a évolué rapidement et en peu de temps; merci à vous les développeurs.
Thanks CaScAdE.  :D :D
IP archivée
Hexa, FC.2ME  soft 0.80f, Navi 1.1 soft 0.18c, Mk3mag soft 0.23a, Mkgps, Lipo 3s4500mah, 6x2824.34, 6 Epp 1045, MX16s et R16 scan modifié, Epi Osd, tx/rx vidéo 2.4Ghz, APN Lumix FX37, fatshark rcv922, Archos5 it.

nicolas

  • Amateur
  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 5 254
    • ...
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #17 le: 30 mai 2009 à 01:41:08 »

bravo Sergio, quel lièvre as tu soulevé là ??  ???
j'attends la conclusion de tes recherche avec intérêt,
pour les possesseurs d'EPI, doit-on déconnecter cette fameuse broche 1 par simple sécurité ?
par avance, merci
IP archivée
- Quadri multiwii - bixler 1 apm - radio futaba t7cp - gopro hd2 -

normand14

  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 1 159
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #18 le: 30 mai 2009 à 09:53:59 »

Je me sers de l'OSD depuis quelques temps sans rencontrer de problèmes particuliers; mais je n'utilise pas de connexions sans fil (xbpro ou autres). J'attends donc aussi avec intérêt les conclusions de Sergio.
Sergio, je viens de trouver ce lien (traduit par google) ICI
 :)
« Modifié: 30 mai 2009 à 10:05:21 par normand14 »
IP archivée
Hexa, FC.2ME  soft 0.80f, Navi 1.1 soft 0.18c, Mk3mag soft 0.23a, Mkgps, Lipo 3s4500mah, 6x2824.34, 6 Epp 1045, MX16s et R16 scan modifié, Epi Osd, tx/rx vidéo 2.4Ghz, APN Lumix FX37, fatshark rcv922, Archos5 it.

MousKitos

  • Philippe
  • Administrateur
  • Membre Héroïque
  • ******
  • Hors ligne Hors ligne
  • Messages: 3 121
  • El Webmaster, créateur du site, et d'autres choses
    • Mikrokopter en français
Re : EPI-OSD en OPEN SOURCE : C-OSD
« Réponse #19 le: 30 mai 2009 à 11:21:00 »

Sergio, C'est pour cela que  dans le menu, il y a une option qui va bien: Disable Debug-Data ;)

Tu peux donc rebrancher le tout et en fonction si utilise ou pas la liaison HF ( Xbee ou BT ) tu pourra réactiver le Debug Data ou pas :P

IP archivée
Philippe Alias MousKitos
Géolocalisation MK
